實驗室給、排水系統是在建筑給、排水的基礎上特殊設計的給、排水系統，它具有非標準的給、排水設計及多種變化的布局。
實驗室給、排水系統的設計工作是在建筑工程設計前來完成的。它與建筑工程、建筑給、排水是一體化的產物，因此設計工作必須由專業人員根據實驗室所配置的實驗臺所需給、排水的要求來確定，然后設計整體工程的給、排水布局。
實驗室中的化學試驗所涉及的酸性、堿性及各種腐蝕性廢液的排放會對環境造成嚴重的污染，在此標準中已制定了相應的處理方法。
實驗室給、排水系統配置分為給水部分與排水部分。
一、給水部分
1、1給水部分包括：化驗水龍頭、上水管、上水閥門、連接件。
1、1、1化驗水龍頭

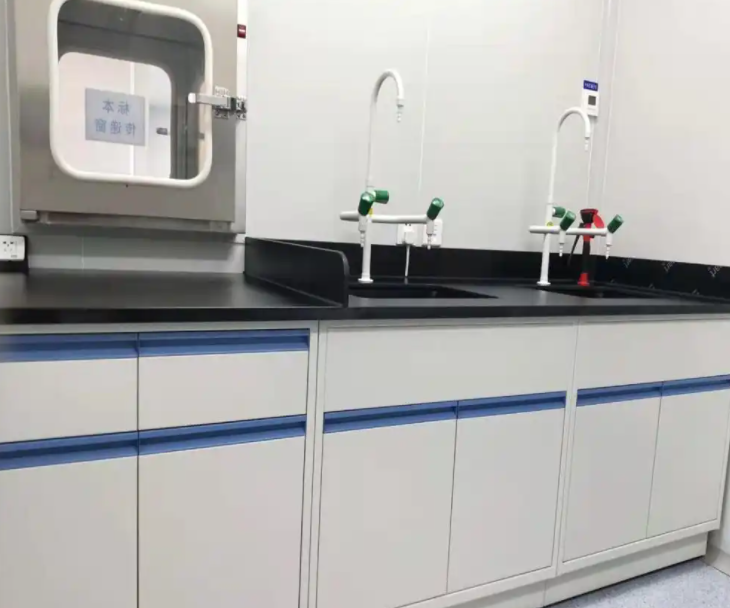

A、三聯化驗水龍頭 B、單聯化驗水龍頭
C、化驗水龍頭 D、U型水龍頭
E、T型水龍頭 F、立式直角水龍頭
G、感應水龍頭 H、遙控開關
1、1、2水龍頭應用標準
序號 | 名稱 | 應用范圍 | 圖示 |
1 | 三聯化驗水龍頭 | 用于中央實驗臺，邊臺實驗臺 |
|
2 | 單聯化驗水龍頭 | 用于邊臺實驗臺 |
|
3 | 單聯化驗水龍頭 | 用于通風柜 |
|
4 | U型水龍頭 | 用于試劑架給水 |
|
5 | T型水龍頭 | 用于中央實驗臺 |
|
6 | 立式直角水龍頭 | 用于中央實驗臺 |
|
7 | 感應水龍頭 | 用于解剖臺、取樣臺 |
|
8 | 遙控開關 | 用于通風柜給水開關 |
|
1、1、3水龍頭材質為鑄銅，表面噴塑。
1、1、4化驗水龍頭出水口全部為尖嘴，可接插∮12mm的橡膠軟管。
1、2化驗水龍頭的連接與固定
1、2、1化驗水龍頭的固定方法
化驗水龍頭底部有調節螺母、絲桿、固定螺母。安裝首先把固定螺母拆下，把絲桿插入已定位的上水定位孔，緊固固定螺母，余留絲桿與上水管接頭連接。
1、3上水管
1、3、1上水管使用日豐牌鋁塑管，無毒、無污染；內、外層全部為聚乙烯材料，中間部位為鋁材。經檢驗，在60°C以下可耐各種濃度的酸、堿液體。其物理性能如下：
檢測項目 | |
工作壓力 | 1．0MPa |
工作溫度 | -40℃~+90℃ |
彎曲半徑 | ≧≧5D |
1、4上水管銅制壓緊型管接頭
1、4、1銅制壓緊型管接頭可分為：三通管接頭、彎頭管接頭、直通管接頭。
1、4、2銅制壓緊型管接頭與鋁塑管匹配使用。
檢測壓力：2.8Mpa/H 拉拔力：溫度變化處理前 25KN，溫度變化處理后 20KN。
1、5上水閥門
1、5、1上水管在地面預留時，必須配置耐腐適合實驗室用的上水閥門。
1、5、2上水閥門設計為G1/2“，距地面高度為100mm.
二、排水部分
2、1排水部分包括：化驗水槽、排水管
2、1、1化驗水槽為PP材料模具制做，具有較強的耐腐蝕性能，檢測結果如下：
PP材料化學實驗檢測報告
試劑名稱 | 試驗時間 | 試驗結果 |
NaOH飽和液 | 18小時 | 無變化 |
HCLO4 70~72% | 18小時 | 無變化 |
CHCL3 99.5% | 18小時 | 無變化 |
HCL 36~38% | 18小時 | 顏色微變化 |
HCO3 65~68% | 18小時 | 顏色微變化 |
CCL4 99.5% | 18小時 | 無 |
H2SO4 95~98% | 18小時 | 無 |
鉻酸 | 18小時 | 無 |
苯酚 | 18小時 | 無 |
HMnO4 | 18小時 | 無 |
丙酮 | 18小時 | 無 |
2、1、2化驗水嘴規格及使用標準：
外型尺寸 | 內部尺寸 | 厚度 | 應用 |
650*450*305 | 600*400*300 | 5 | 中央實驗臺獨立洗滌池 |
555*450*305 | 500*400*300 | 5 | 中央實驗臺、邊臺實驗臺 |
430*335*255 | 375*280*250 | 5 | 邊臺實驗臺、特殊臺類選用 |
254*152*130 | 224*122*125 | 5 | 通風柜及中央實驗臺 |
2、1、3化驗實驗臺返污存水斗：材料為PVC與化驗水槽連接，按所選用的化驗水槽下水口配做，連接處采用標準的橡膠圈密封緊固處理；
2、1、4化驗水槽與臺面組合采用在臺面底部支撐結構。如下圖：
2、1、5排水管
排水管、連接件三通、彎頭，直管、變徑等全部采用PVC材料，并配用專用PVC膠水連接固定。
2、1、6排水管道在使用于多孔下水時，要設計出下水的斜度，并配托架支撐。
2、1、7排水管預留高度標準：80~100mm，其預留位置按實驗室平面布局圖。
2、1、8酸性、腐蝕性的廢液的處理方法；
2、1、8、1活性炭吸附的作用
A、除臭 去除酚類、油類、植物腐爛和氯殺菌所導致水的異臭。
B、除色 去除鐵、錳等重金屬的氧化物和有機物所產生的色度。
C、除有機物 去除腐植酸類、蛋白質、洗滌劑、殺蟲劑等天然的或人工合成的有機物質，降低水的耗氧量（BOD值、COD值）。
D、除重金屬：去除汞（Hg）、鉻（Cr）、砷（As）、錫（Sn）、銻（Sb）、等有毒、有害的重金屬。
2、1、8、1A酸性污水的中和方法:
酸類名稱 | 污水排出情況 | 污水含酸 度（g/l） | 中 和 方 法 | |||||
與堿性污 水中和 | 投 藥 中 和 | 過 濾 中 和 | ||||||
石灰 | 碳酸鈣 | 石灰石濾料 | 白云石濾料 | 白堊濾料 | ||||
硫酸 | 均勻排出 | 〈1.2 >1.2 | + + | + + | ○ - | - - | + - | + - |
不均勻排出 | 〈1.2 >1.2 | + + | ○ ○ | ○ - | - - | + - | + - | |
鹽酸與硝酸 | 均勻排出 不均勻排出 | 一般可 ≯20 | + + | + ○ | + ○ | + + | + + | + + |
弱酸 | 均勻排出 不均勻排出 | + + | + ○ | - - | - - | - - | - - | |
注：1、表中“+”表建議采用；“0”表可采用；“-”表不宜采用；
2、膨脹石灰石中和濾池，中和硫酸污水時，含酸濃度不宜大于2g/L。
2、1、8、2酸性污水處理方法比較
處 處 理 方法 | 適 用 條 件 | 主 要 優 點 | 主 要 缺 點 | 附 注 |
世哲學 1、利用堿性污水相互中和 | （1） (1)適用于各種酸性污水 （2） （2）酸堿污水中酸堿當量最 （3） 好基本平衡 | （1） (1)節省中和藥劑，（2）當酸且 污水緩沖作用大時，設備即可簡化、管理簡單 | （1） （1）當 污水流量、濃度波動大時，須均化，（2）酸堿當量不平衡時需設酸堿中和劑補充處理 | 須注意 須注意二次污染，如堿性污水中含硫化物時，易產生H2S等有害氣體 |
2、投藥中和 | （1） 各種酸性污水 （2） 酸性污水中重金屬與雜質較多時 | （1）酸 （1）適應性強兼可去除雜質及重金屬離子（2）出水pH值可保證達到要求值 | （1） （1）設備及管理復 （2） 雜，（2）投石灰或電石渣污染量大，（3）經費高 | （1）除重金屬時，PH值須為8-9（2）投NaOH、Na2。CO3，但這些中和劑須為副產品時才利于采用 |
3、普通過濾中和 | 適用于鹽酸、硝酸污水，水質須較潔凈，不含大量懸浮物及油脂、重金屬鹽等 | （1）設備簡單（2）平時維護量不大（3）產渣量少 | （1）污水含大量懸浮物及油脂時須預處理，（2）不宜用于硫酸污水使用時濃度有限（3）出水PH值低，金屬離子難沉淀 | |
4、升流式膨脹過濾中和 | 同上，但也可用于濃度在2g/L以下的硫酸污水 | 優點同上。由于濾速大，故設備小，用于 硫 硫酸污水時，當濃度大于2 g/L時即易發生堵塞，須倒床 | gg 同上，且對濾料粒徑要求較高 | 有變?yōu)V速的改進型 |
5、滾筒式中和過濾 | 同上，硫酸濃度還可提高 | 對濾料無嚴格要求。粒徑可 較大。 | （1） 七 （1）裝置較復雜，須防腐，（2）耗動力 （2） （3）噪音大 |
